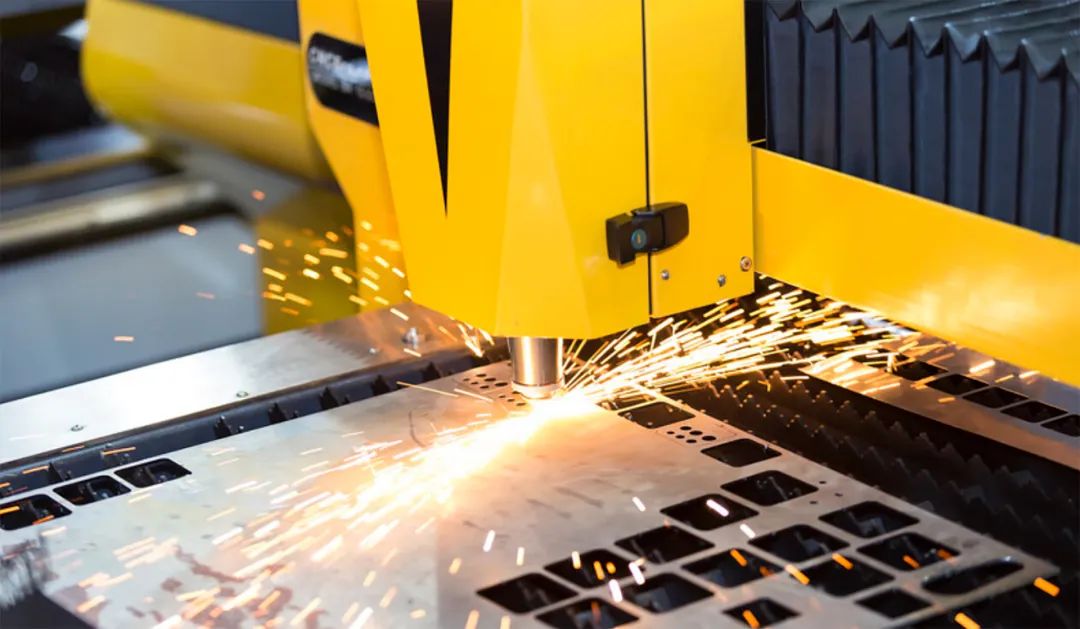

激光切割是利用高功率密度激光束照射被切割材料，使材料很快加熱至汽化溫度，蒸發后形成孔洞，隨著光束對材料的移動，孔洞連續形成寬度很窄的(如0.1mm左右)切縫，完成對材料的切割。

　　

　　

　　激光切割廣泛應用于鈑金加工、金屬加工、廣告制作、廚具、汽車、燈具、鋸片、升降電梯、金屬工藝品、紡織機械、糧食機械、眼鏡制作、航空航天、醫療器械、儀器儀表等行業。激光切割機目前主要有熔化切割、汽化切割、氧氣切割、劃片和控制斷裂切割幾種方式。

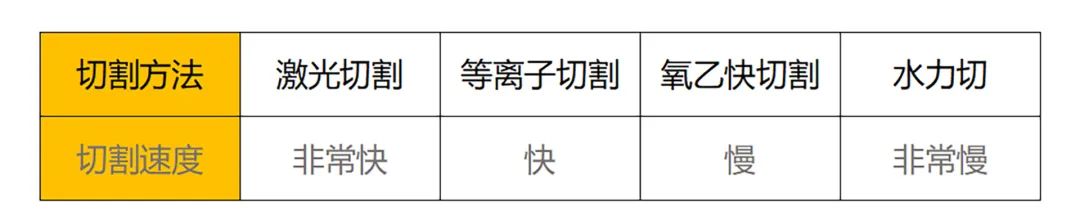

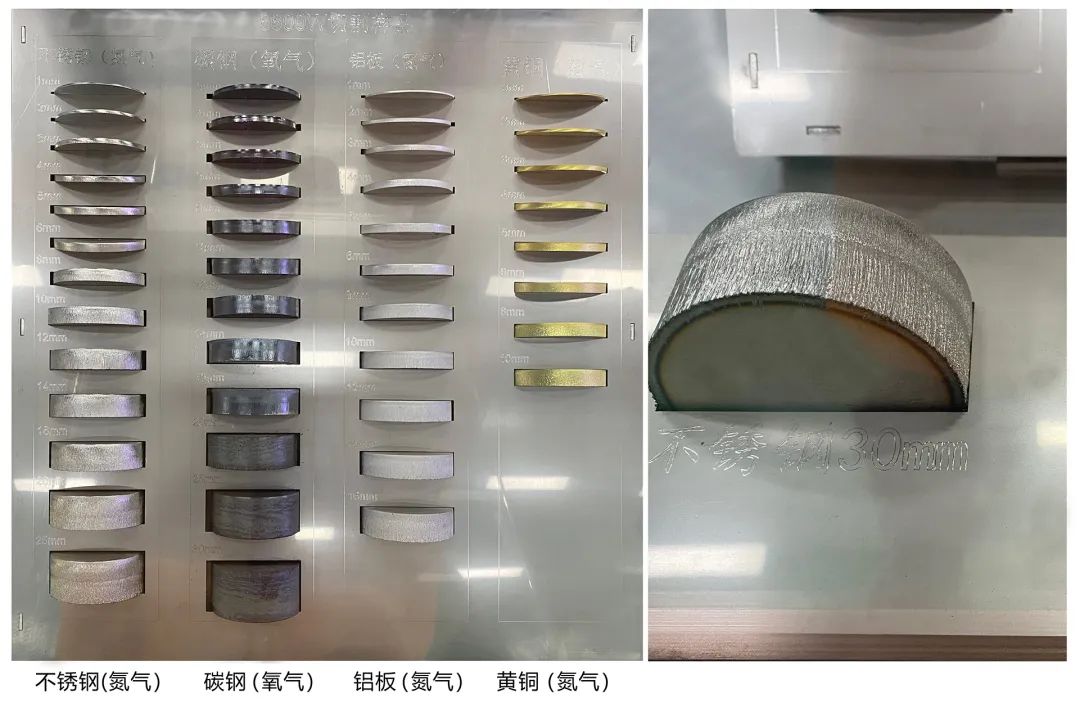

　　幾種切割方法的切割速度比較：

　　

　　

　　激光切割機能夠應對各種材質和復雜形狀的切割要求，除了提供高能量的激光器以外，輔助氣體在切割過程必不可缺，其作用一是助燃及散熱;二是及時吹掉切割產生的熔漬，防止灰塵堵塞激光噴嘴，三是保護聚焦透鏡并延長其使用壽命。

　　

　　用于激光切割的輔助氣體主要有：


　　氧氣(O2)：高純度氧氣的強氧化性，切割面易發黑，影響后續加工;


　　氮氣(N2)：一般加工貴金屬或?qū)庸ぞ确浅８撸杀靖哂谘鯕馇懈?


　　壓縮空氣(Compressed Air)：加工范圍廣，精度，用氣穩定，空氣含有約20%的氧氣，因此可在一定程度彌補氧氣和氮氣的不足。

　　

　　

　　目前市場上的99.99%液氮大約為900~1000元/噸，每Nm3的氮氣成本為1元/ Nm3，液氧約合3元/公斤，因此，切割行業如果是常規碳鋼切割，采用壓縮空氣是一種較為經濟適用的方式，對于貴金屬切割或高精度切割，采用制氮機現場制氮，更為方便適用。


　　例如：采用葆德PM15TK型空壓機提供15.5bar的壓縮空氣，每分鐘可以提供1.27m3，該型號空氣壓縮機的滿負荷輸入功率是13.4kW。


　　工業電費按0.8元/度計算，則每m3的空氣成本為：13.4x0.8/(1.27x60)=0.14 元/m3，按照每分鐘實際消耗0.5m3氣體，激光切割機每天工作8 小時計算，則采用空氣切割每天可以節省的成本為：(1-0.14)x8x60x0.5=206元，如激光切割機一年工作300 天，則一年可以節省的用氣成本為：206x300=61920 元。

　　

　　選擇壓縮空氣作為激光切割的輔助氣體，為保證最佳用氣量與激光切割機的匹配，激光切割選型三個參數：壓力、流量和氣源品質。


　　壓力：激光切割機配套空氣壓縮機能切割多厚的板材，主要取決于激光功率，而與壓縮空氣壓力關系不大。在激光功率足夠大的情況下，壓縮空氣壓力越高，激光切割質量越好，切割效率越高。

　　如采用壓縮空氣作為輔助氣體的激光切割機，壓縮空氣經過干燥凈化之后，分成三路，分別作為輔助切割氣體、氣缸動力氣源、除塵氣體，切割氣體所占的比重大約是壓縮空氣總消耗量的80-90%。

　　對于不采用壓縮空氣而采用氮氣或氧氣作為輔助氣體的激光切割機，仍然要配一臺流量很小的空氣壓縮機提供氣缸動力氣源，不過只需要的是6-7bar 的常壓氣源。


　　流量：流量的大小主要是看噴嘴的大小，正如前面所說，噴嘴占到用氣量的80~90%。激光切割機的噴頭有好多個規格，常見的有7個規格：1.0、1.5、2.0、2.5、3.0、3.5、4.0。這個流量的確定，可以通過噴嘴流量的計算獲得，或者通過噴嘴流量表查詢，或者直接詢問激光切割機廠家。

　　

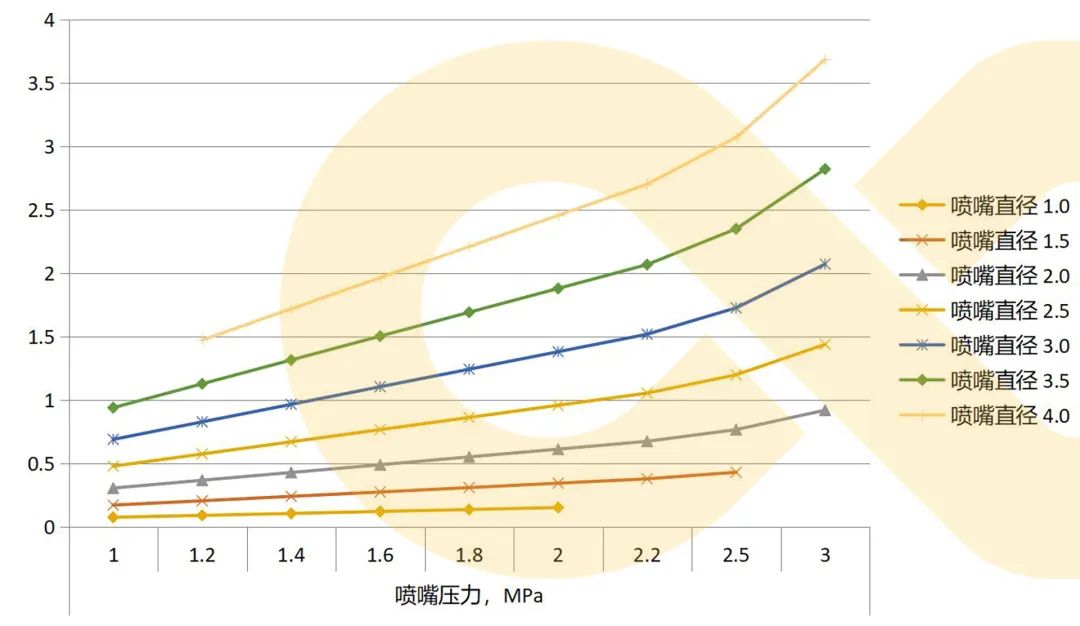

　　▲各種規格噴嘴采用不同切割氣壓時，

　　對應的輔助氣體流量，m3/min



　　舉例一 ：用戶的激光切割機采用2.0mm的噴嘴，希望切割氣壓達到1.6MPa絕壓，應該怎么配空氣壓縮機?


　　答：2.0mm噴嘴維持1.6MPa絕壓，需要有0.491m3/min的壓縮空氣流量;按照實際出氣時間在70%，壓縮機90%的排氣量用于輔助切割計算，則需要的氣量為：0.491*0.7/0.9=0.382m3/min，兩臺則需要不小于0.764m3/min。


　　一臺葆德11TK/15.5的壓縮機的標稱排氣量是0.97m3/min，可以帶兩臺使用2.0mm噴嘴的激光切割機(一拖二)，或者一臺配2.5mm噴嘴的激光切割機。



　　舉例二： 一臺葆德15TK/15.5的激光切割用一體式空壓機可以怎樣配激光切割機?


　　答：葆德15TK/15.5的壓縮機的標稱排氣量是1.27m3/min，折算成可用氣量為：1.27*0.9/0.7=1.633m3/min


　　按上圖可知，一臺葆德15TK/16的激光切割用一體式空壓機可以帶一臺配3.5mm噴嘴的激光切割機，或者帶兩臺配2.5mm噴嘴的激光切割機(一拖二)。

　　

　　壓縮空氣的品質對激光切割質量有非常直接的影響。

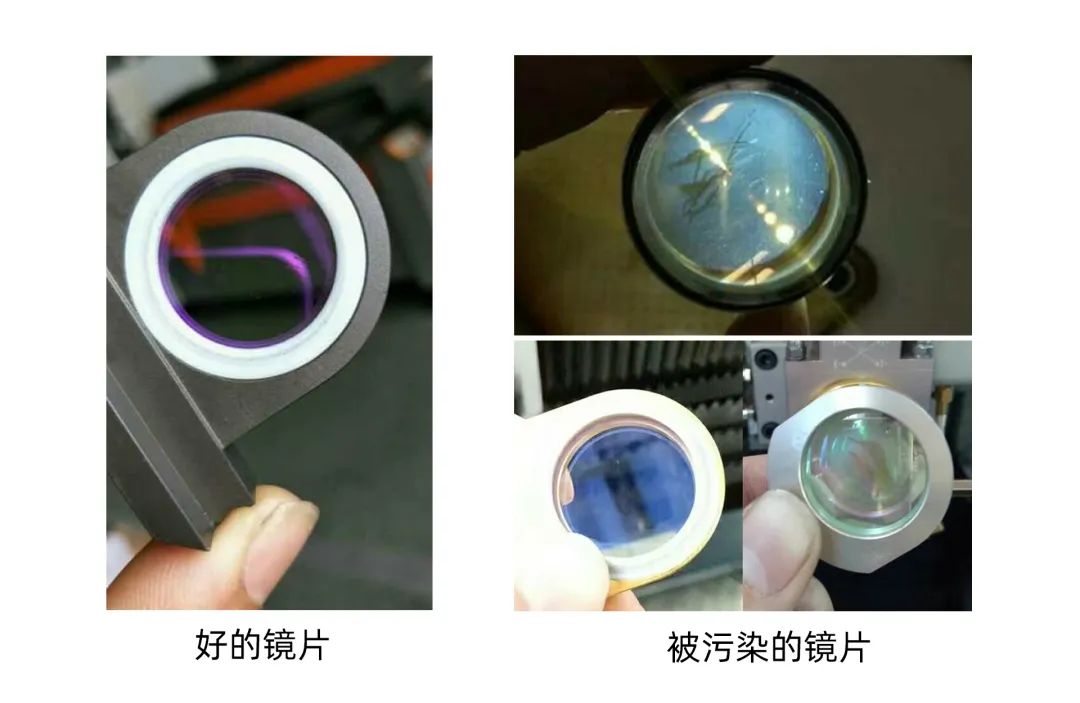

　　如果壓縮空氣中含有水霧和油，高壓噴射到激光切割頭的保護鏡面上，就會嚴重影響激光束的傳輸，使焦點分散，造成產品切不透，產生廢品。超大功率的激光切割機也有可能燒壞激光頭。


　　因此，對壓縮空氣的干燥凈化非常重要。去除水霧，需要性能優越的冷干機。去除粉塵，需要配置高精密過濾器組。

　　

　　

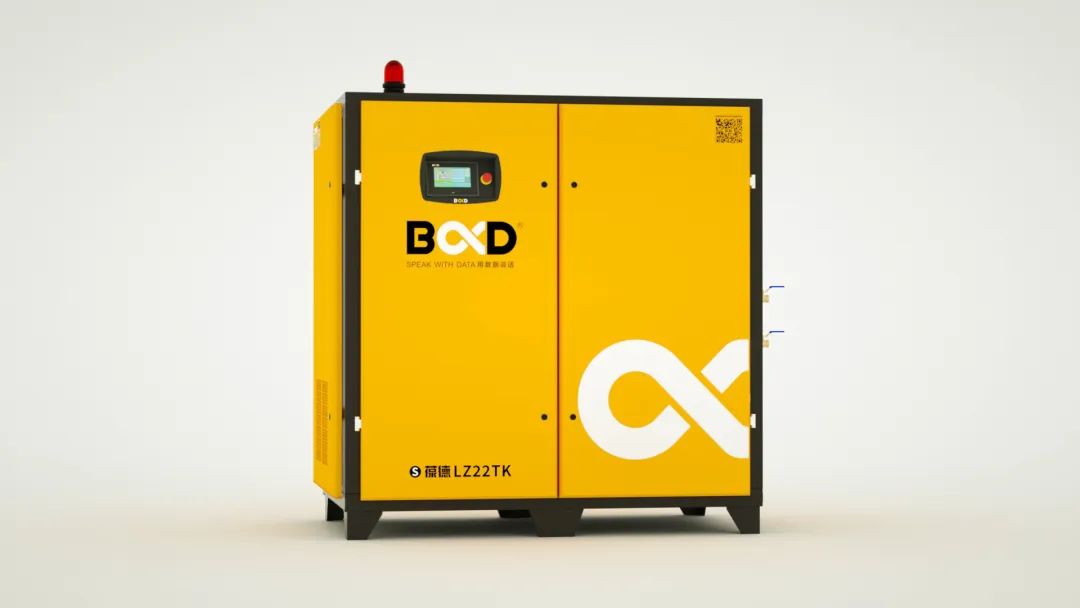

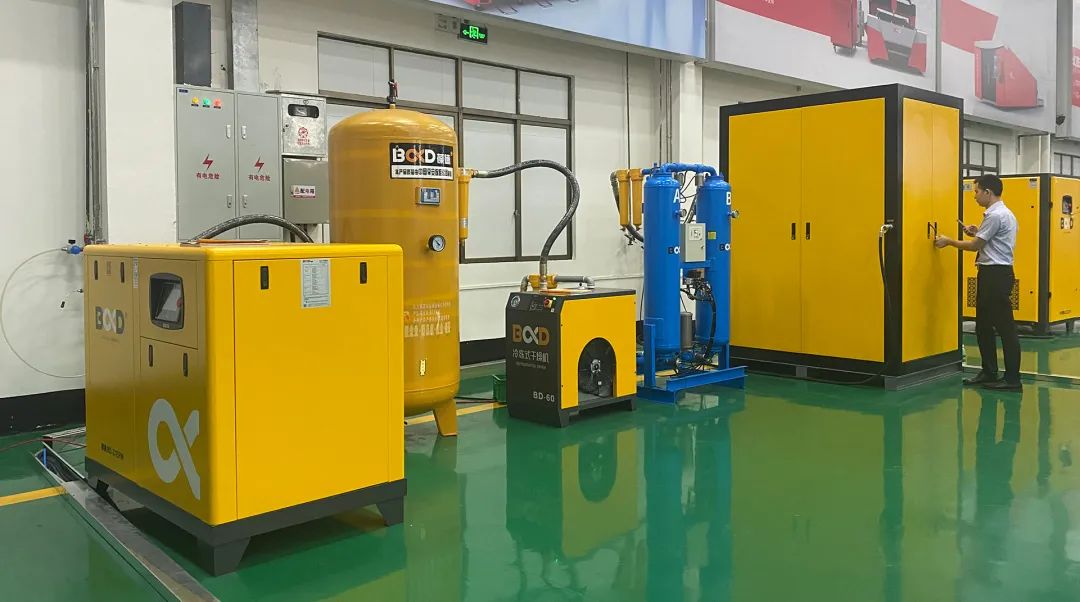

　　葆德激光切割空壓機，集成了空壓機、冷干機、儲氣罐、氣水分離器、過濾器、排水器，形成一套完整的氣源系統。通常比用戶自己采購單個產品來進行配置，或交由中間商配置的，無論從經濟性、穩定性、環保性、節能性各方來講，更科學、更可靠、更有保障。


　　全新的數字化管理系統，實現遠程管理與數字化保護。新升級高效冷干機，運行性能更穩定，使用壽命更長。5級高效精密過濾，保證終端氣體純凈，配備自動排水系統，應用現場更清潔。

　　

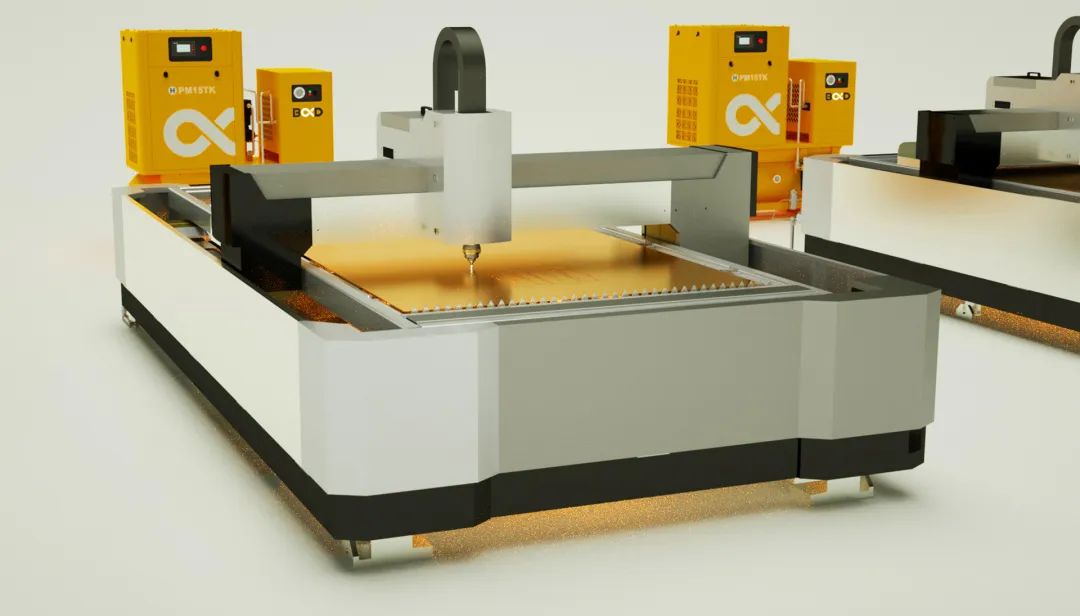

　　葆德撬裝激光切割空壓機，一體集成的創新設計，即裝即用，集成空壓機、冷干機、過濾器儲氣罐、吸干機，自帶排水過濾器，保證壓縮空氣達到高品質，應用范圍更廣供氣壓力平穩，節約安裝空間，即買即裝即用。采用葆德云智能操作系統，具有使用提醒、超壓高溫報警、壓縮空氣質量預警等人性化功能。


　　經過處理后的壓縮空氣：

　　壓力露點：-20~-30°C;

　　含油量：不超過0.001ppM;

　　顆粒物過濾精度：0.01um。

　　

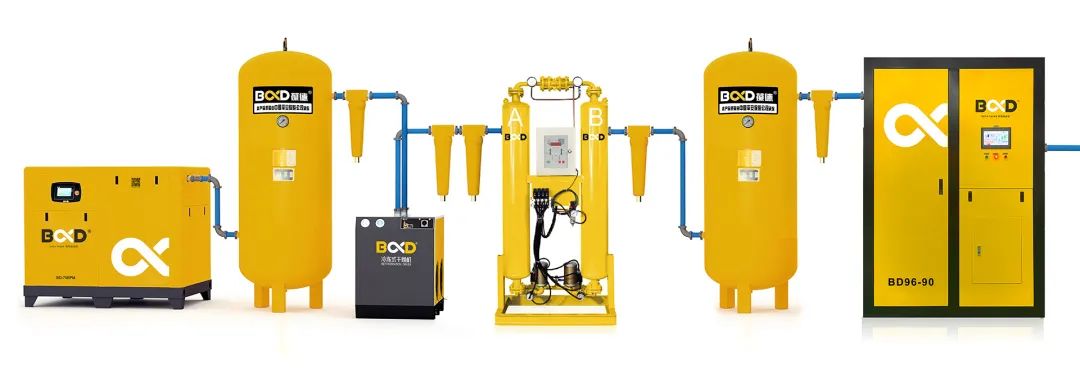

　　葆德激光切割制氮機，獨特的PSA技術，獲得穩定的氮氣供應，產氮效率高，氮氣濃度穩定相對同等產品可節能30%。


　　氮氣流量：5Nm/h-1000Nm/h (以客戶實際用量定制)

　　氮氣純度(非氧含量)：≥99.99%

　　氮氣壓力：0.7Mpa-1.8Mpa

　　氮氣露點：≤-40°C

　　

　　葆德根據用戶生產工況，為用戶激光切割需求全方位定制設計，為用戶提供一個數字化、智能化、高效可靠的激光切割解決方案，為您的企業提升競爭力。
