隨著消防意識提高，漏電保護開關開始成為工廠配電越來越多的選擇。在裝機和使用過程中，我們很多都有遇到頻繁跳漏報開關或漏電流過大的問題，想自己解決卻又無從下手,下面我們就跟隨我們的攻城獅來揭開漏電問題的廬山真面目。


　　1. 漏電流是怎么產生的呢?

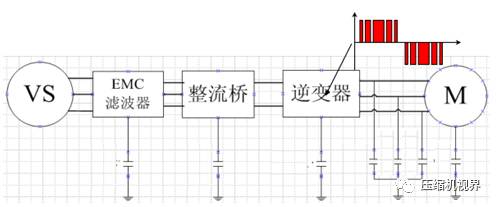

　　高dV/dt及寄生電容產生：

　　IGBT的開通和關斷具有很大 的dV/dt，存在豐富的高頻分量，這些高頻分量通過EMC濾波器、整流橋、逆變器、輸出電纜和電機對地分布電容產生了高頻漏電流。


　　EMC濾波器產生：

　　EMC濾波器也會產生工頻的漏電流(通常小于5mA)，途徑是通過相對地的電容。

　　



　　2. 漏電流不注意，將會有大隱患

　　□導致漏保誤動作

　　□驅動器IGBT開通關斷產生的漏電流，可能會導致漏保在設備運行時誤動作

　　□驅動器輸入側加安規電容，可能會導致上電過程中漏保誤動作

　　□驅動器未接地時外殼會帶電

　　□如果驅動器未接地，驅動器外殼在驅動器運行時會帶電，會超過安全規范定義的安全電壓，5)使用戶可能處于危險觸電環境

　　□干擾與驅動器互連的設備的正常工作

　　□可能會干擾互連設備之間的正常通信

　　□可能會導致互連設備I/O端口誤動作

　　□可能會干擾互連設備的模擬量信號產生波動




　　3. 該如何測量出漏電流呢?

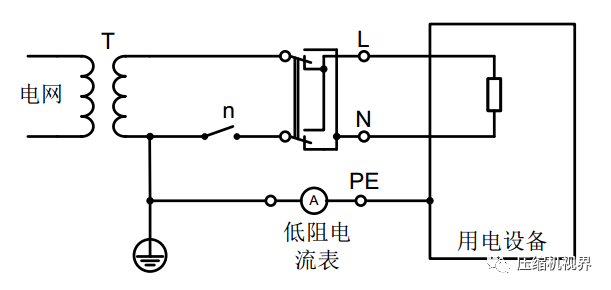

　　機器保護導體電流測試方法是用一個內阻可以忽略不計的電流表(萬用表毫安電流檔)串到機器保護接地導體中去，測RMS電流值(有效值)。如下圖：

　　





　　4. 正確安全的處理措施


　　現場客戶可以不用漏保的：

　　□驅動器必須良好接地，防止驅動器外殼帶電麻人

　　□在接地良好的情況下，漏電流不會對人員產生危害，建議客戶改用空開



　　現場客戶要用漏保，但動作電流容量可以調整的：

　　□適當降低載頻

　　□每個驅動器都應提供一個漏保

　　□單臺30kW以下的驅動器應選擇100mA以上的漏保

　　□單臺30kW以上的驅動器應選擇300mA以上的漏保

　　□當漏保兩級配置時，上級的額定剩余動作電流應高于下級，并應選用延時型



　　現場客戶要用漏保，而且動作電流有確定要求的：

　　根據運行漏電流要求并結合成本要求，選擇下面三種方式降低漏電流。

　　1)加裝漏電流濾波器

　　2)加裝磁環

　　3)加裝安規電容合
