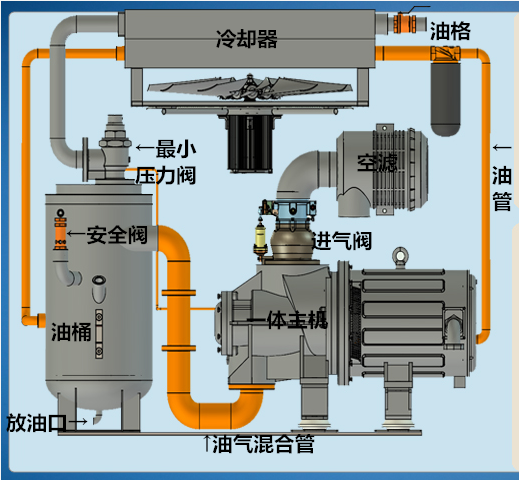

主氣源通路和輔助系統組成如下圖所示，圖中所示為螺桿式空氣壓縮機氣體工作過稱示意圖。

從圖壓縮機的氣體工作過程示意圖中看出，螺桿壓縮機氣源通路由過濾器、進氣閥、感溫探頭、油氣桶、安全閥、泄放閥、保壓閥、冷卻器、氣水分離器組成。輔助系統主要由潤滑油系統、冷卻系統、安全系統組成。

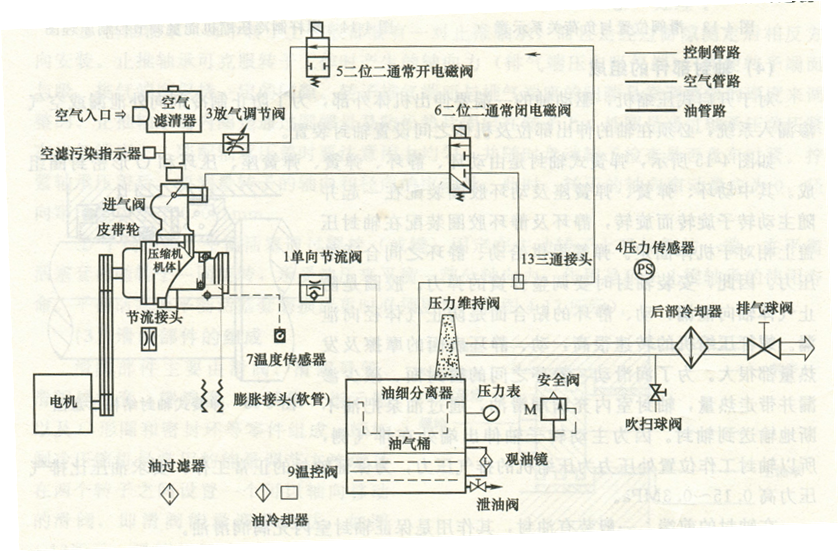

圖1. 壓縮機組的氣體工作過稱示意圖

空壓機工作過程是氣體從過濾器人口吸人，由過濾器濾去塵埃之后，經由進氣閥進入壓縮機壓縮室'進行壓縮并與潤滑油混合，與油混合的壓縮氣體進入油氣桶，再經油分離器、壓力維持閥、后部冷卻器、氣水分離器，最終送人使用的工作系統中。



葆德空壓機主要部件

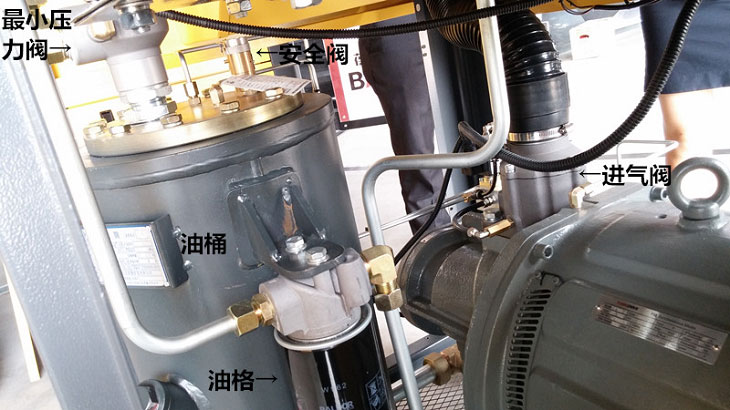

葆德空壓機主要部件實物圖
